MAAD Ohýbačka ZGE-2000/1.5

Podrobný popis

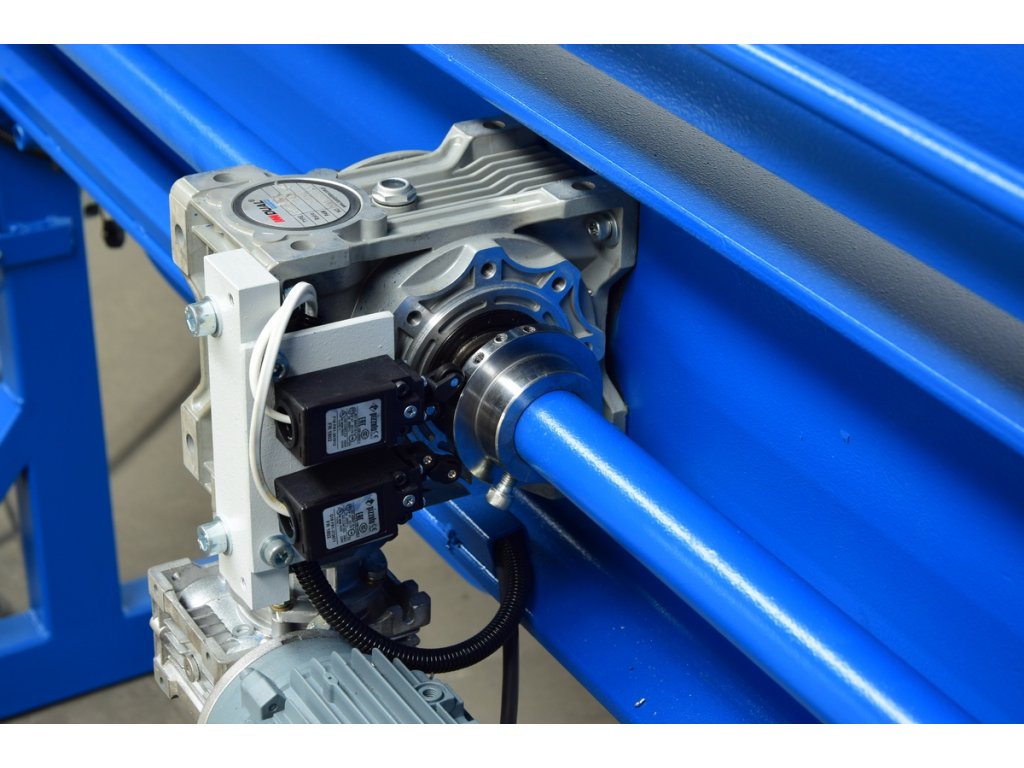

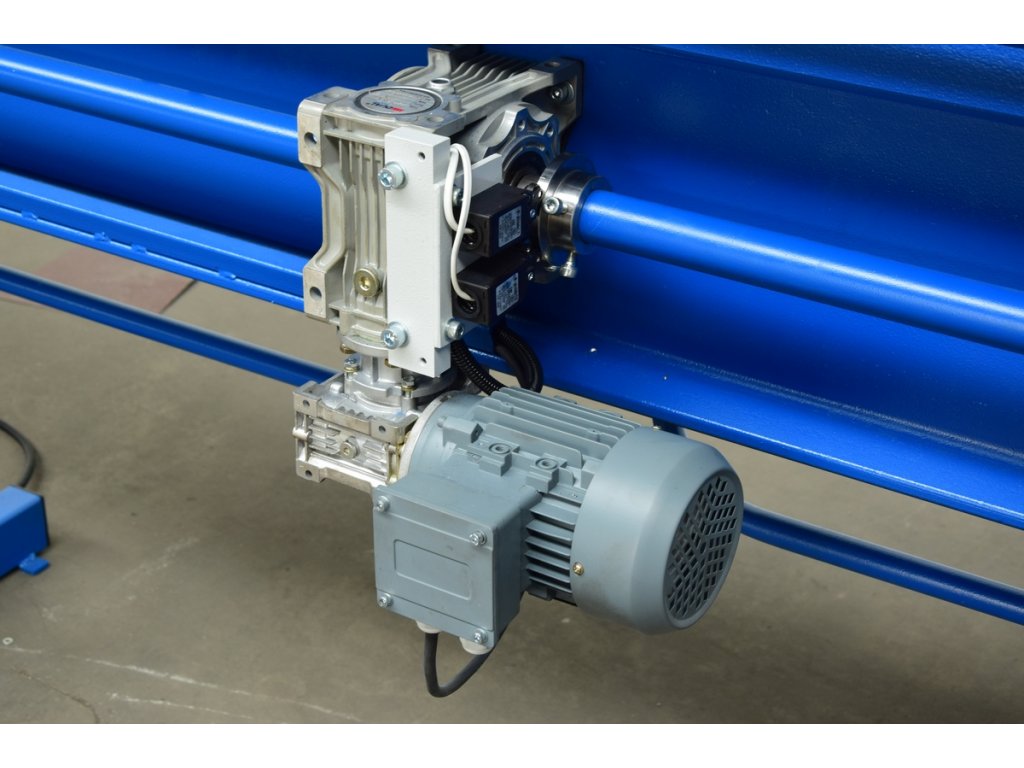

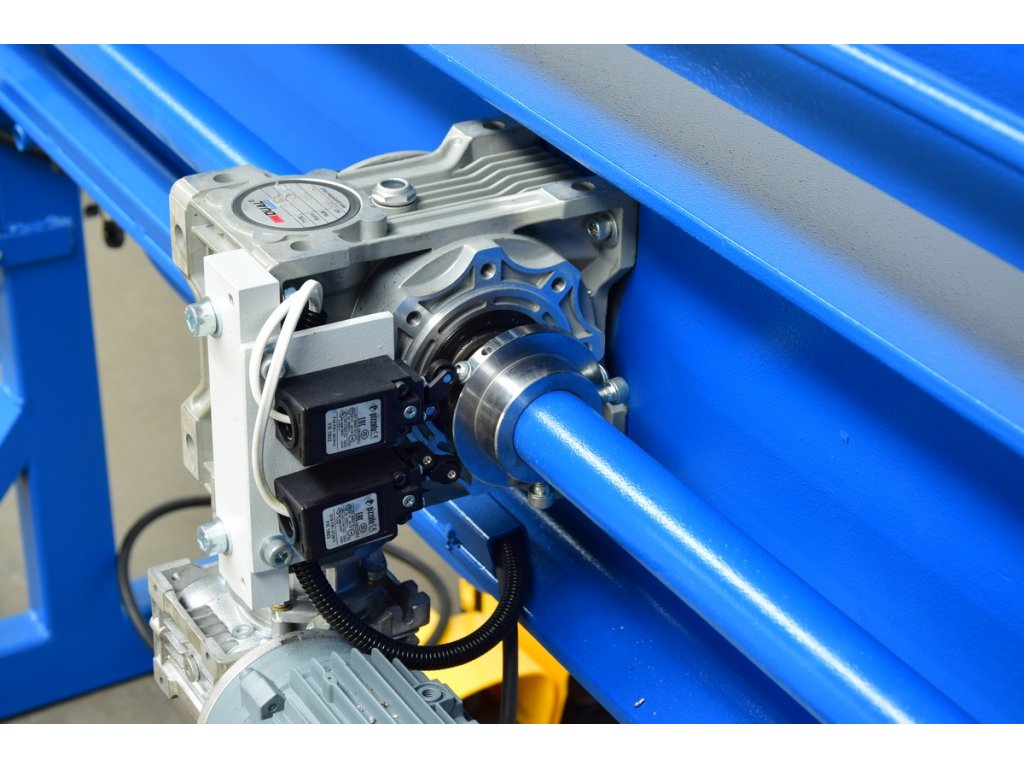

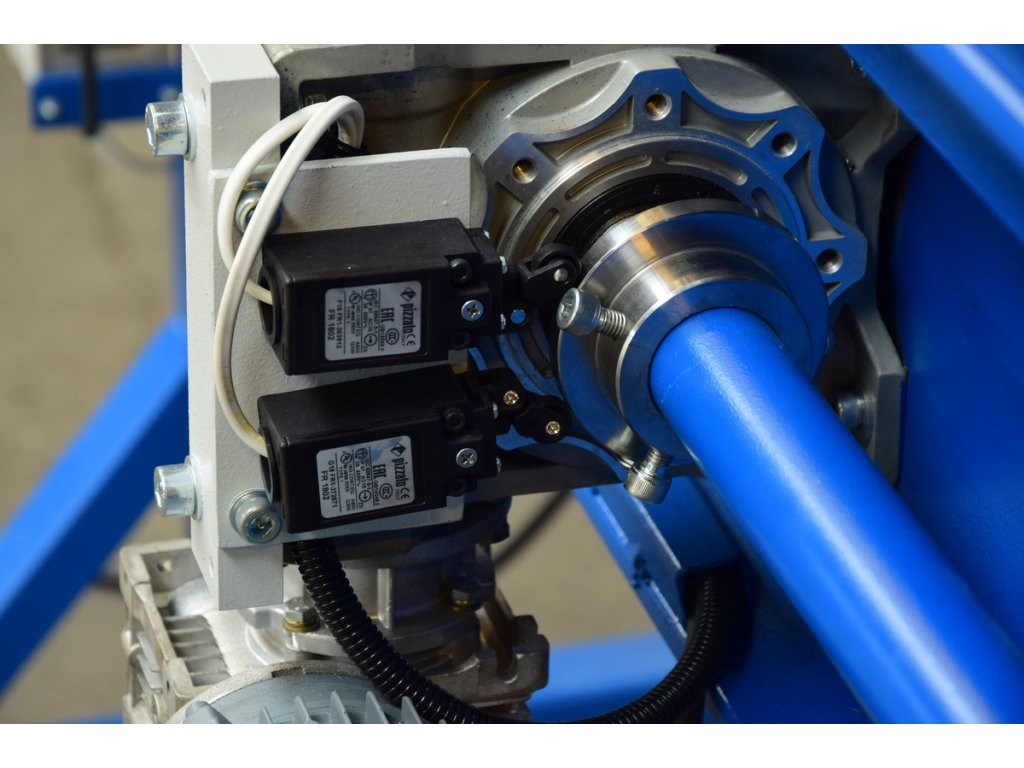

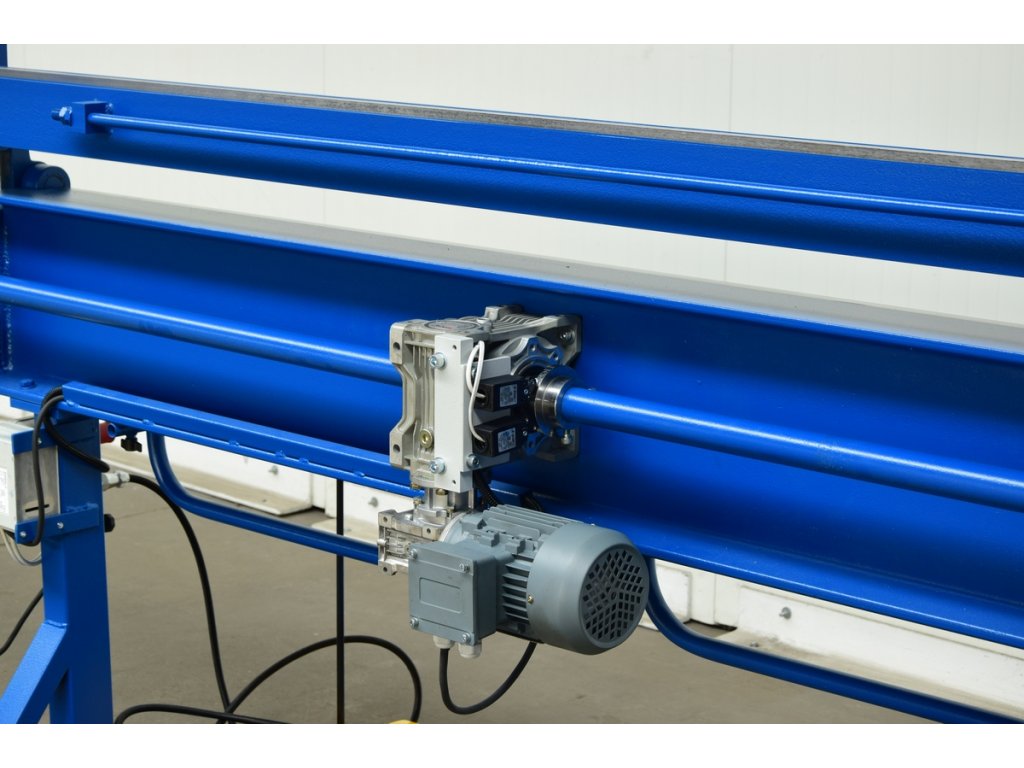

INOVATÍVNY pohonný systém pre horný prítlačný nosník.

poloautomatické ovládanie prítlačného nosníka dvoma nožnými spínačmi,
ovládanie rýchlosti horéhoj prítlačného nosníka,
Certifikát CE,
rýchlejšia práca pre jedného operátora,
väčšia presnosť polohovania obrobku vďaka voľným rukám,
vyššia účinnosť,
zvýšená ergonómia práce.
Segmentový ohýbací stroj ZGE-2000 / 1,5 je stroj s kompaktnou štruktúrou, ktorý sa ľahko obsluhuje. Príslušné prierezy pracovných nosníkov a masívnych telies strán stroja umožňujú ohýbanie oceľových plechov až do hrúbky 1,5 mm. Funkčné a spoľahlivé používanie zaručuje bezproblémovú prevádzku bez deformácie pracovných prvkov. Nožný ovládač s pohonom horného prítlačného nosníka umožňuje operátorovi voľne manévrovať s materiálom pri práci.

Hlavnými pracovnými prvkami ohýbacieho stroja sú nosníky: pevné, tlakové a ohybové.

Upínací nosník je pohyblivý nosník, ktorý slúži na upevnenie plechu v požadovanej polohe. Zdvíha a spúšťa sa pomocou nožných pedálov. Vďaka použitiu invertora LG v riadení skladacieho stroja je rýchlosť zdvíhania a spúšťania horného prítlačného nosníka plynulá. Prítlačný nosník je navrhnutý tak, aby jeho horná časť pôsobila ako vedenie pre kruhové nožnice.

Operácia ohýbania sa vykonáva otáčaním držadla o zadanú uhlovú hodnotu ohybového lúča. Uhlomer namontovaný na ľavej strane ohýbacieho stroja ukazuje aktuálny uhol ohýbania plechu pri pohľade spredu.

Ohybový nosník je polohovo nastaviteľný vzhľadom na pevný nosník. Tento parameter ovplyvňuje polomer ohybu plechu a jeho veľkosť závisí aj od hrúbky ohýbaného plechu.

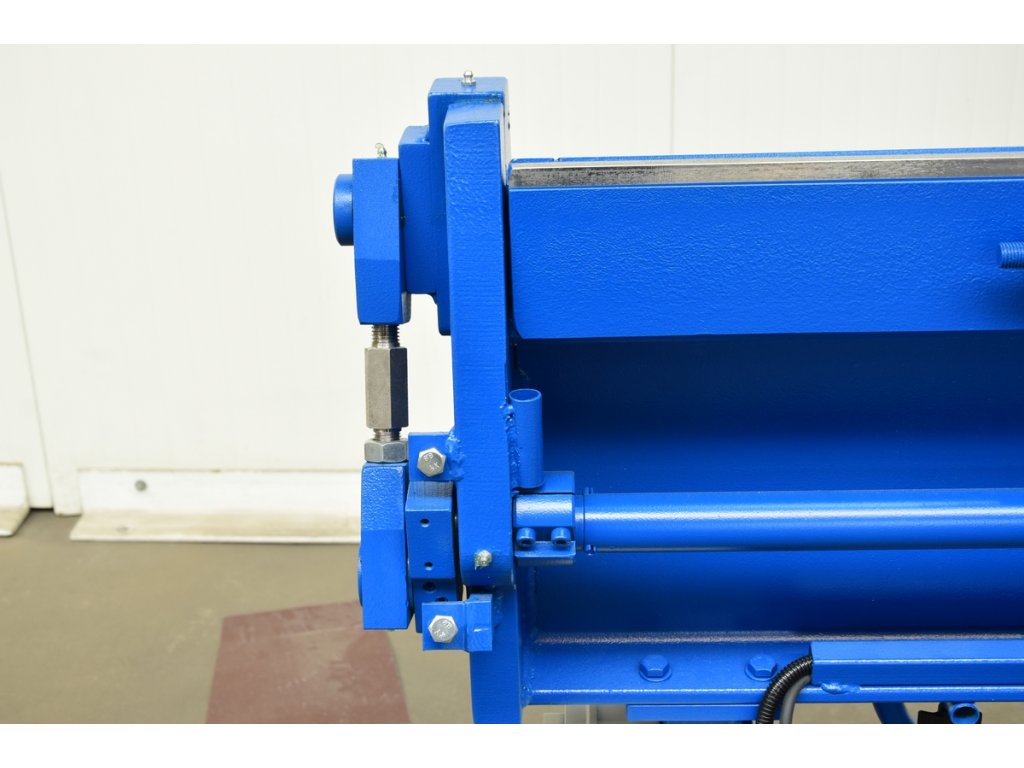

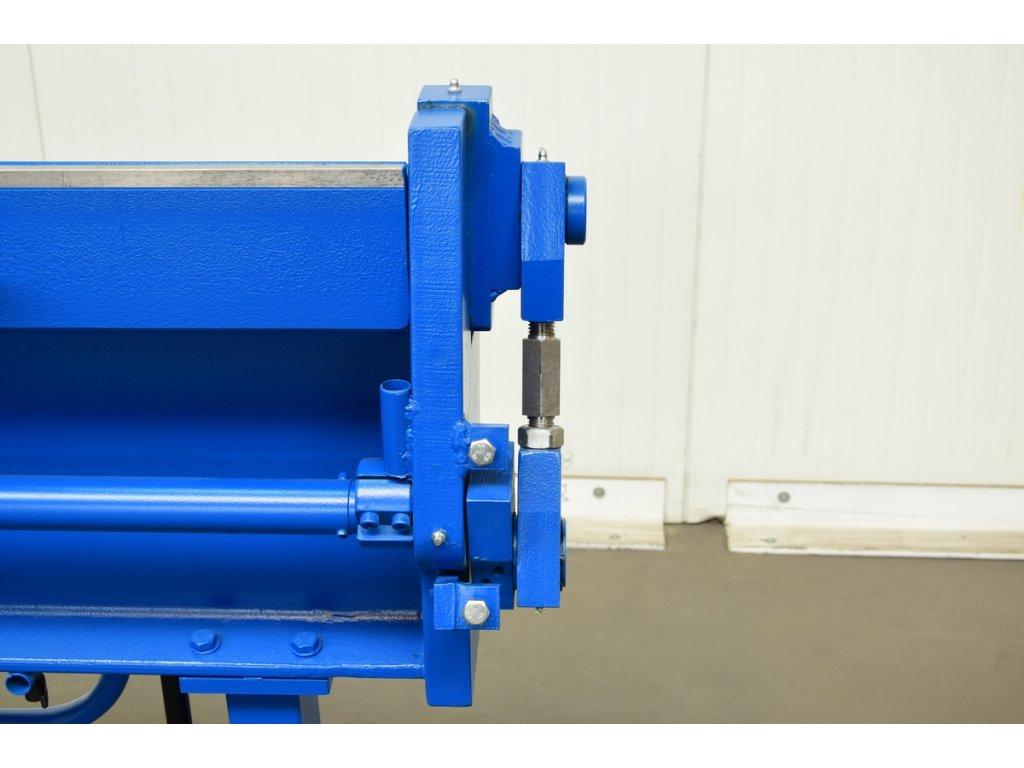

Pracovné nosníky sú vybavené napínačmi na nastavenie rovnosti pracovných hrán.

Prvky ohýbacieho stroja sú vyrobené na presných CNC obrábacích strojoch.

Pracovná šírka: 2100 mm
Šírka pritlačného nosníka: 25 mm
Maximálna hrúbka plechu: 1,5 mm pre Rm <400 MPa
Maximálny uhol sklopenia: 135 °
Hmotnosť: 420 kg

* Nožnice nie sú súčasťou ohýbačky
