MAAD Ohýbačka ZG-4000/0.8

Podrobný popis

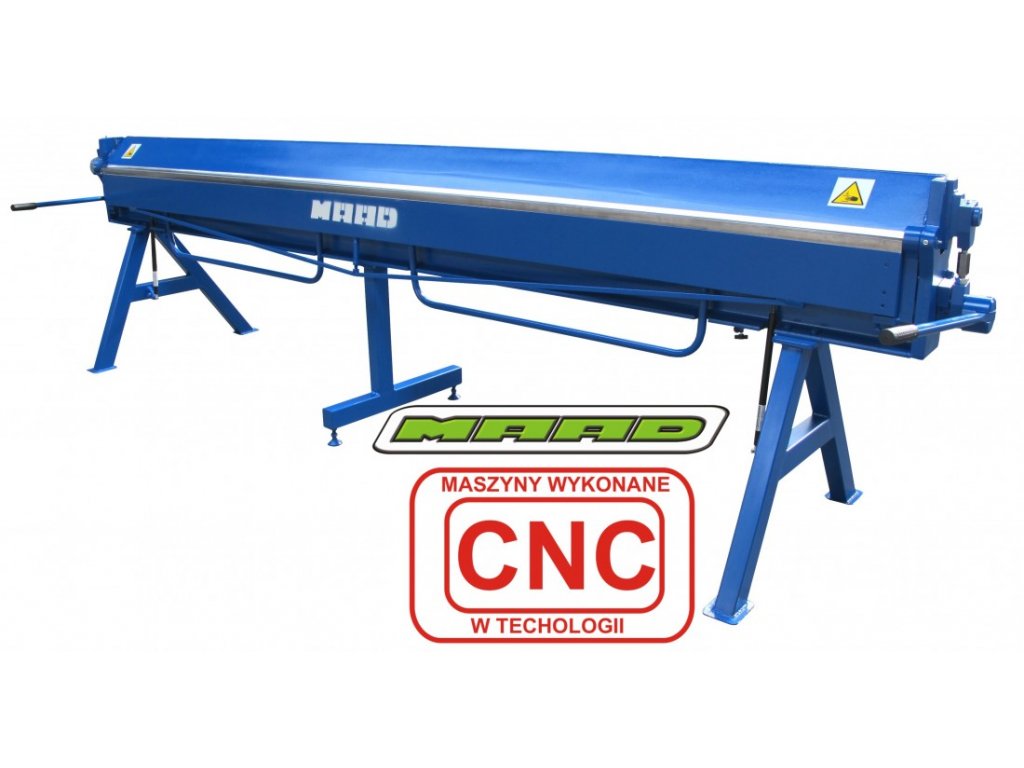

Ohýbačka ZG-4000/0.8 je určená na spracovanie plochých plechov s dĺžkou až 4 metre. Je vybavená tromi plynovými vzperami na podporu zdvíhania prítlačného nosníka a dvomi plynovými vzperami na podporu zdvíhania ohýbacieho nosníka, ktoré uľahčujú obsluhu stroja.

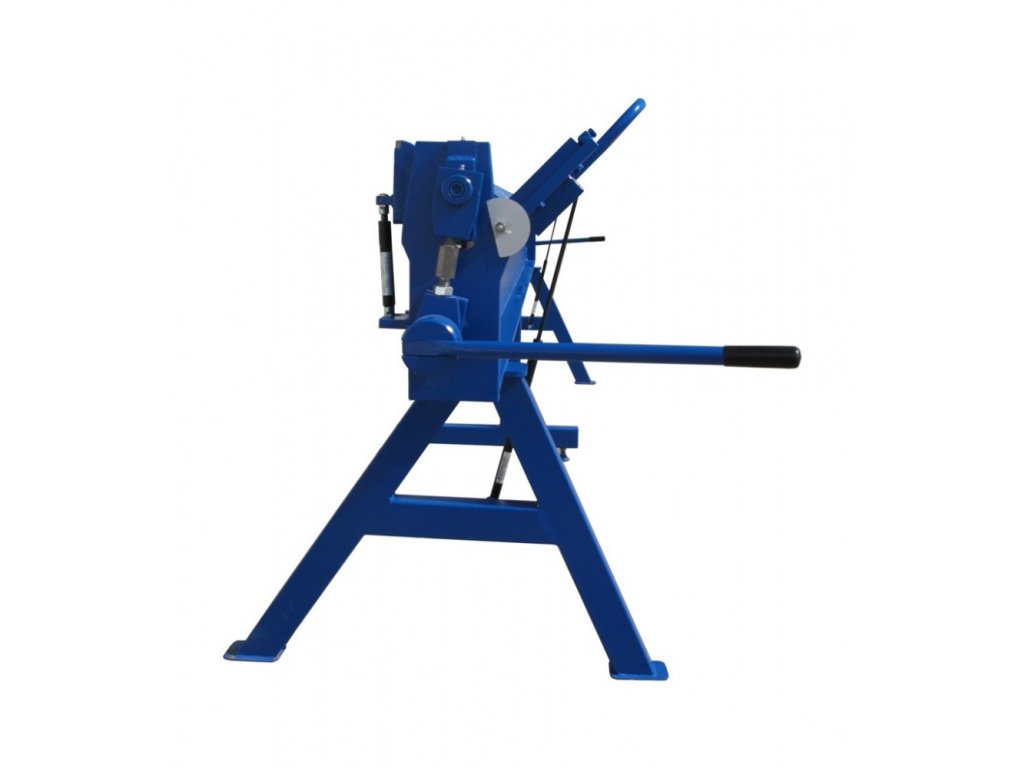

Stroj je navrhnutý predovšetkým pre klampiarske dielne a firmy zaoberajúce sa výrobou vzduchotechniky, ktoré pracujú s plechmi s dĺžkou do 4 000 mm. Požadovanú pevnosť a stabilitu zabezpečujú robustné bočné mechanizmy s hrúbkou 35 mm a výrazne zväčšené prierezy pracovných nosníkov. Bočné mechanizmy sú navyše vybavené mosadznými puzdrami s priamym mazaním každého otočného prvku, čo prispieva k dlhšej životnosti zariadenia.

Vďaka zdvihu prítlačného nosníka až do 100 mm je ohýbačka vhodná aj na výrobu vzduchotechnických potrubí. Možnosť použitia rotačných nožníc rozširuje jej funkčnosť.

Technické parametre:

• Pracovná šírka: 4 080 mm
• Maximálna hrúbka ohýbaného plechu: 0,8 mm pri pevnosti v ťahu Rm < 400 MPa
• Šírka ohýbacieho nosníka: 20 mm
• Maximálny uhol ohybu: 140°
• Svetlá výška medzi nosníkmi: 85 – 100 mm

Vybavenie a konštrukcia:

• Odnímateľné nohy na jednoduchšiu prepravu a nakladanie stroja.

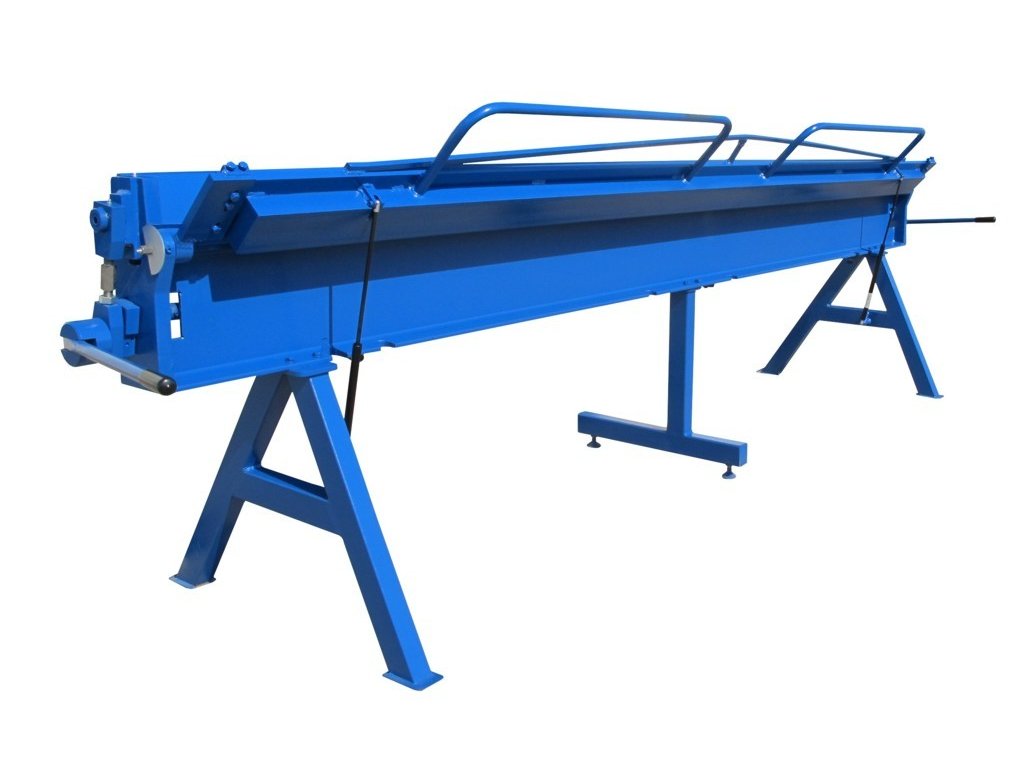

• Zadný podporný rám na podopretie plechu.
• Meradlá na strihanie plechu.
• Uhlomer v štandardnej výbave.

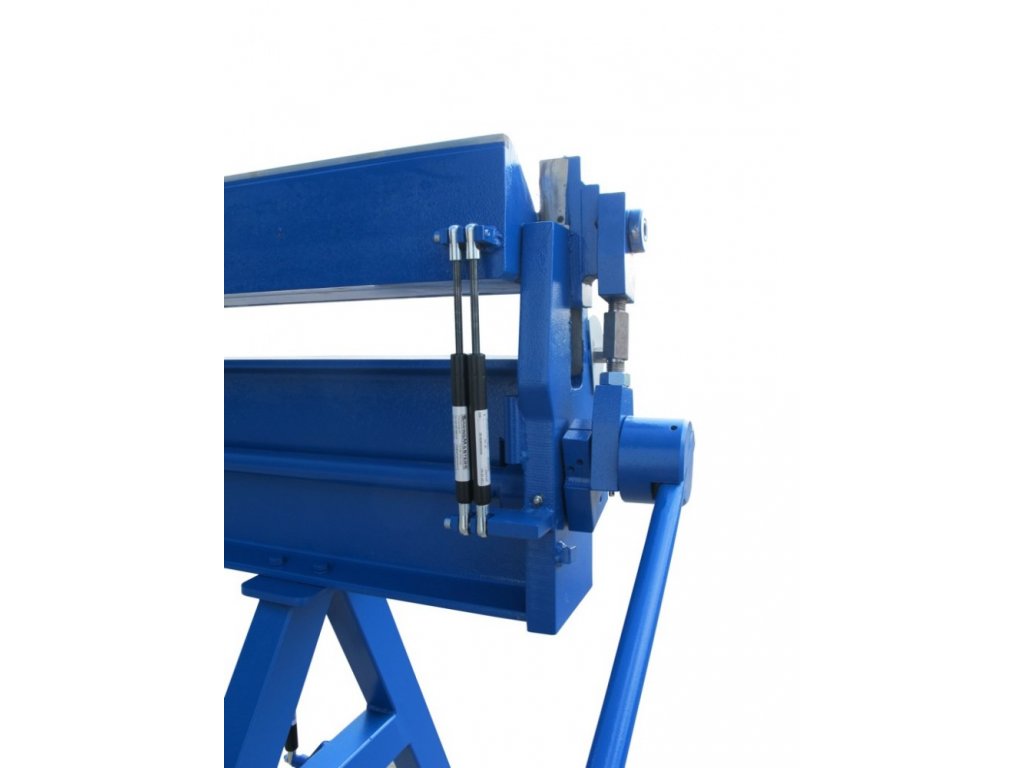

• Dve plynové vzpery na podporu zdvíhania ohýbacieho nosníka.

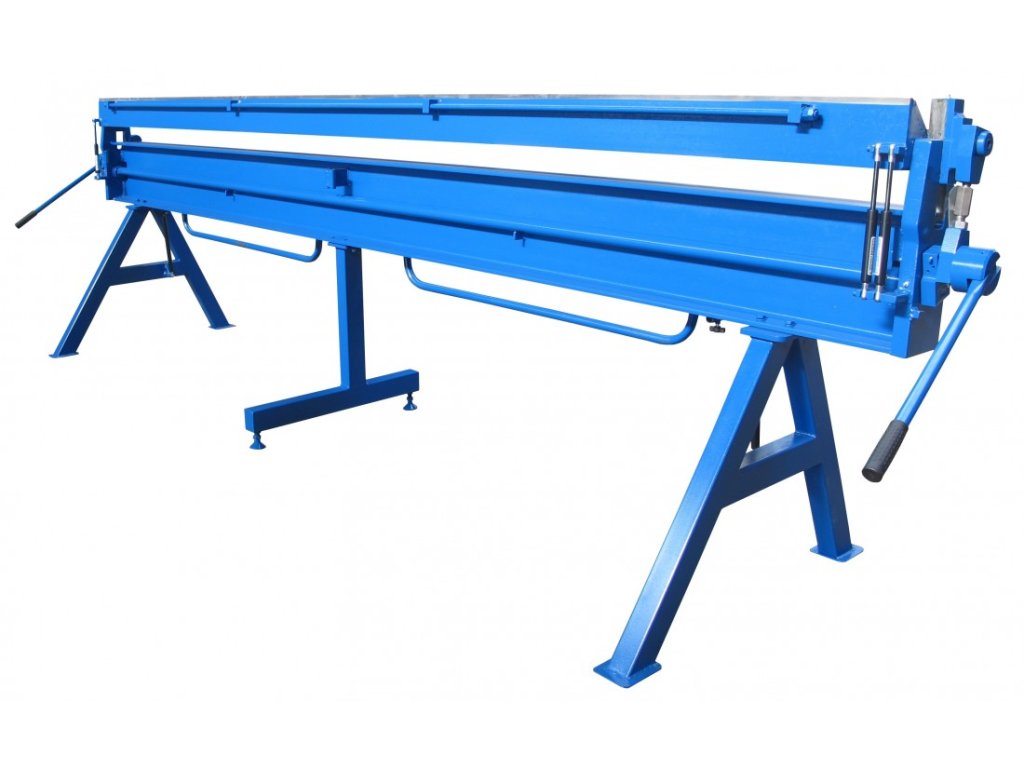

• Tri plynové vzpery na podporu zdvíhania prítlačného nosníka.

Rozmery stroja:

• Výška: 1 150 mm
• Šírka: 4 580 mm
• Hĺbka: 1 000 mm

Pracovné prvky a obsluha

Hlavnými pracovnými prvkami ohýbačky sú pevný, prítlačný a ohýbací nosník.

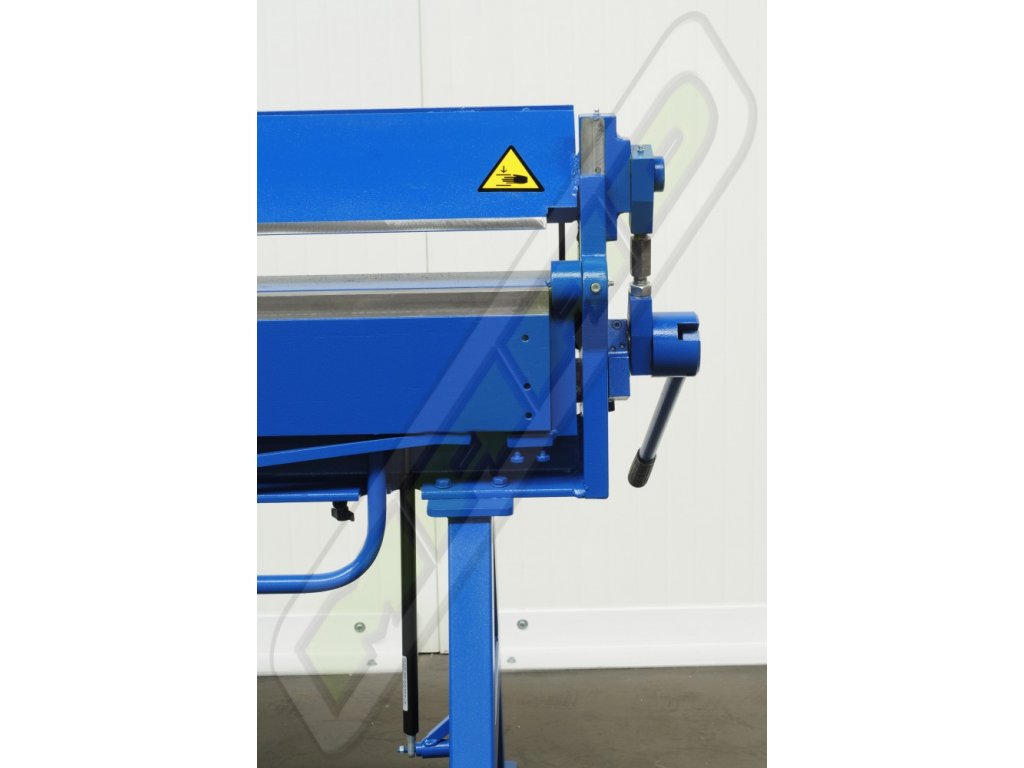

Pohyblivý prítlačný nosník slúži na upevnenie plechu v požadovanej polohe. Zdvíha a spúšťa sa pomocou páky, pričom jeho zdvíhanie podporujú tri plynové vzpery. Horná časť prítlačného nosníka zároveň slúži ako vodiaca dráha pre rotačné nožnice.

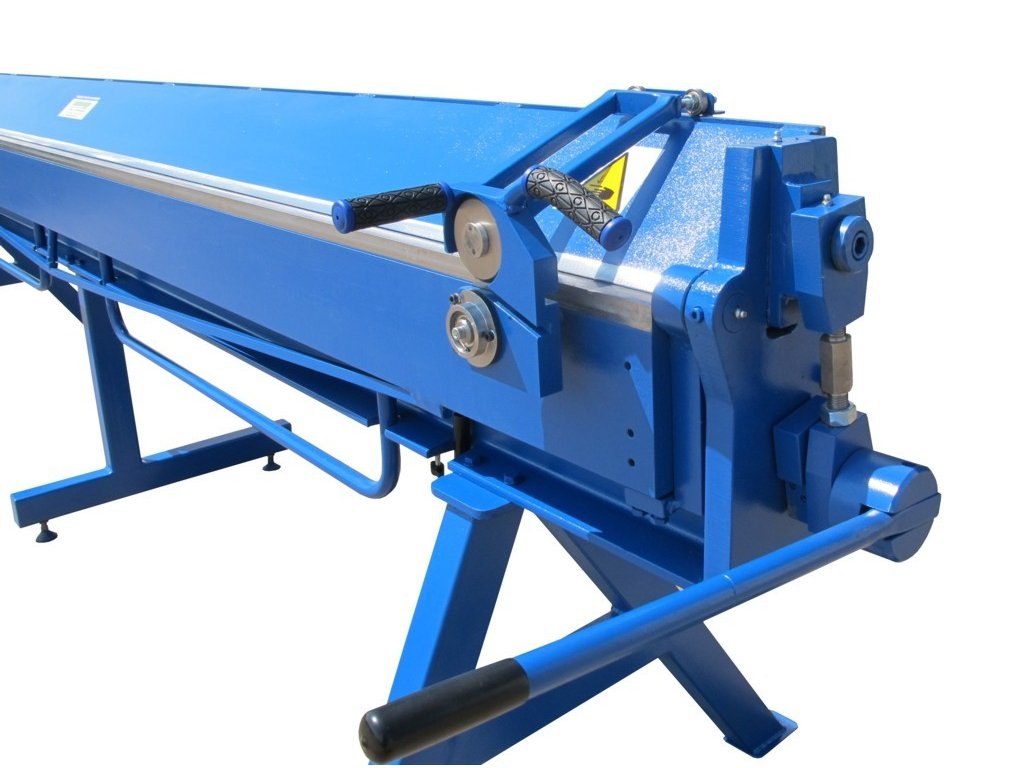

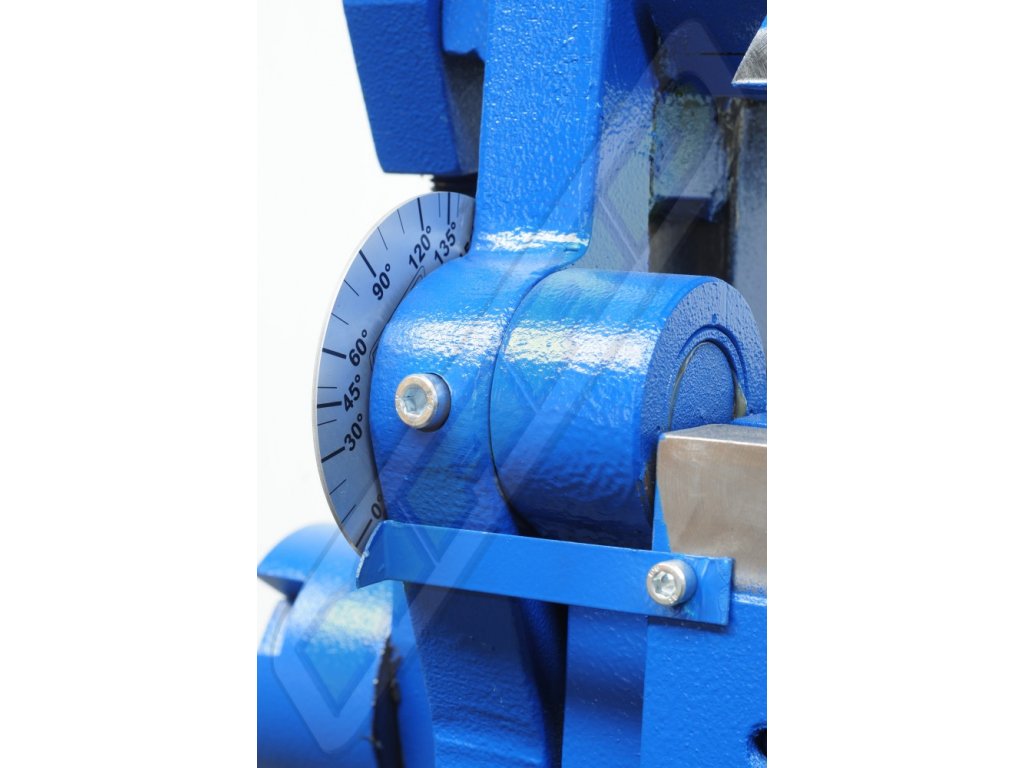

Ohýbanie sa vykonáva otáčaním ohýbacieho nosníka pomocou rukoväti do požadovaného uhla. Zdvíhanie nosníka uľahčujú dve plynové vzpery. Aktuálny uhol ohybu plechu zobrazuje uhlomer umiestnený na ľavej strane stroja pri pohľade spredu.

Polohu ohýbacieho nosníka možno nastaviť voči pevnému nosníku. Toto nastavenie ovplyvňuje polomer ohybu, ktorý závisí aj od hrúbky spracovávaného plechu.

Pracovné nosníky sú vybavené napínacími prvkami na nastavenie priamosti pracovných hrán.

Výroba a povrchová úprava

Jednotlivé diely ohýbačky sa vyrábajú na presných CNC obrábacích strojoch. Stroj je ošetrený dvojitou vrstvou kvalitnej farby. Lakovanie prebieha v profesionálnej, vykurovanej a vetranej lakovni.

Hmotnosť: 900 kg

* Nožnice nie sú súčasťou ohýbačky
